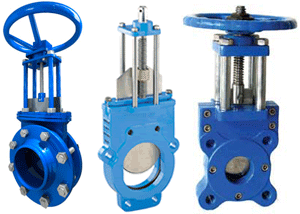

Шиберная задвижка: клиновая и ножевая

Еще 1-на разновидность регулирующей и запорной арматуры — это шиберная задвижка, применяемая в основном для установки на магистралях транспортирующих сыпучие материалы, взвешенные технические смеси (канализацию, шлам), газовые и воздушные потоки. Стандартные задвижки справиться с таким видом потоков не в состоянии, так как частицы вещества попадают между запорным устройством и седлом арматуры, не давая полностью перекрыть сечение.

Что собой представляет шиберная задвижка?

Шиберная задвижка, в отличие от иных разновидностей запорной арматуры, может полностью перекрыть сечение трубопровода с достаточной герметичностью, причем структура материала не играет для нее никакой роли.

Запорным элементом в шиберной задвижке выступает клинообразный либо плоский нож, что двигаясь перпендикулярно потоку, перекрывает сечение устройства, разрезая сам поток. Непосредственно по форме запорного шиберного элемента бывает клиновая и ножевая задвижки.

Устройство клинового типа

Клиновая шиберная задвижка устанавливается тогда, если нужно очень надежно перекрыть поток, она может работать при сильном давлении рабочей среды. Запорный элемент арматуры такого типа имеет клиновую форму, аналогичную форму поверхности имеют также и седла устройства с уплотнителями. Основной областью использования этой запорной арматуры являются системы канализации.

Под воздействием усилия, создаваемого при вращении шпинделя, происходит перемещение запорного клина в направлении, перпендикулярном движению рабочей среды. При полном закрытии сечения, клин, под действующим усилием, деформируется (в пределах упругости материала), что позволяет добиться максимальной герметизации.

Устройство шиберной задвижки такого типа имеют и ряд недостатков, о которых необходимо упомянуть:

• При интенсивной эксплуатации уплотнители достаточно часто выходят из строя;
• Рабочие поверхности клина и седла устройства должны быть идеально подогнаны друг к другу, для этого должна осуществляться предварительная притирка, которая достаточно трудоемкая;
• При повреждении поверхности клина (коррозия, задиры, глубокие царапины) нарушается герметизация задвижки, кроме того, такие повреждения способны привести к заклиниванию механизма;
• При высоких температурах запорный клин имеет свойство расширяться, что так же приводит к аварийным ситуациям и невозможности регулировать поток.

Именно по этим причинам чаще всего применяется другая модификация, шиберная ножевая задвижка, которая отличается практичностью и надежностью. Кстати, в Украине приобрести качественные шиберные ножевые задвижки вы можете на сайте:
http://valves.com.ua.

Ножевая шиберная задвижка — область применения

Запорный элемент такой задвижки обладает сравнительно небольшой толщиной и действует словно обычный нож.

Поэтому область использования подобной запорной арматуры практически не ограничена, это:

• Нефтеперерабатывающая промышленность;
• Целлюлозно-бумажные комбинаты;
• Горная промышленность;
• Системы вентиляции и канализации.

Отдельно стоит упомянуть о том, что ножевая шиберная задвижка может применяться даже в трубопроводах, работающих при разряжении (вакуумная техника).
