Класифікація металорізального інструмента

Далеко не завжди придбанням інструменту для підприємств займаються ті, хто безпосередньо його використовує в роботі. Природно, щоб купити якісні вироби, не обов'язково самому бути професіоналом: як правило у вас є список з найменуваннями, ГОСТами, розмірами і т. д, а фахівці компанії "Сталь Максимум": http://stm74.ru/ вам завжди нададуть допомогу. Але трохи орієнтуватися буде не зайвим. Це ваш випадок, і ви згодні, що непогано б трохи розібратися в деталях? Тоді цей текст про види металорізального інструменту - це те, що вам потрібно.

Металорізальний інструмент: що це таке?

Металорізальним називають інструмент, призначений для обробки металевих або композитних заготовок методом різання. Шари матеріалу під впливом спеціальних інструментів один за іншим відокремлюються, переходячи в відходи - стружку. В результаті ми будемо мати напівфабрикат або виріб таким, яким воно було задумано. Використовується металорізальний інструмент головним чином при обробці деталей різних машин, пристроїв, приладів.

Велика частина сучасних металорізальних інструментів призначена для оснащення верстатів (так званий верстатний інструмент, а є ще ручний). Існує досить багато класифікацій ріжучих інструментів. Наприклад, за принципом взаємодії з оброблюваним матеріалом вони поділяються на звичайні і ротаційні. За цілісності - на цілісні (з нерухомим приєднанням пластинок) і складені (з механічним кріпленням), по виду з'єднання з верстатами - на призматичні, насадні і хвостові. Але основними все ж можна назвати дві класифікації: по конструкції і по виконуваних завдань (видам оброблюваних поверхонь).

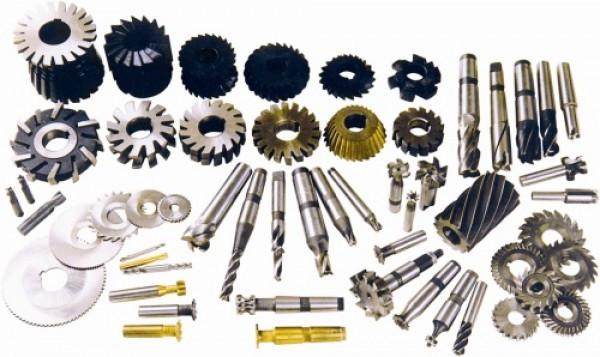

Класифікація металорізального інструменту по конструкції (основні категорії):

• Різці (фасонні та загального призначення). Ці інструменти легко відрізнити по призматической або дискової формі. Використовуються вони для робіт на токарних, стругальних, розточувальних, довбальних і інших верстатах.
• Свердла. Свердло являє собою одно- або двухлезвійний ріжучий інструмент, призначення якого - отримання отворів в суцільному матеріалі, а також подальше розсвердлювання отворів.
• Зенкери. Це інструменти з двома-вісьмома лезами, призначені для збільшення отворів, а також для отримання фасонних отворів.
• Фрези спеціальні (борфрези, гравірувальні, черв'ячні й інші). І загального призначення. Більшість фрез мають вигляд тіл обертання з безліччю зубів на торцевій і утворює поверхнях. Призначені фрези для оснащення фрезерних верстатів.
• Розгортки. Так називають інструменти з великою кількістю різальних крайок, які використовуються виключно для чистової обробки отворів.
• Прошивки та протяжки. Це інструменти з безліччю лез, які за формою нагадують стрижень або плиту з поперечними зубами (при цьому розміри зубів збільшуються в міру наближення до заднього хвостовика). Призначення прошивок і протяжок - обробка внутрішніх і зовнішніх поверхонь різної форми.
• Мітчики. Інструменти, що представляють собою гвинти, уздовж яких йдуть лиски і канавки, що утворюють ріжучі леза. Призначення мітчиків - отримання різьблення в отворах.
• Плашки. Ці інструменти мають вигляд невеликих прожарених гайок з осьовими отворами, які утворюють кромки. Додатково плашки оснащуються стружковими відводами. Призначення плашок - нарізування і накочення зовнішньої різьби.
• Шевери. Ріжучі інструменти з вигляду нагадують колесо і призначені для чистової обробки методом скобления коліс малих модулів.
• Комбіновані інструменти. У цю категорію включають пристосування, що поєднують в собі декількох однотипних або різнотипних інструментів.
• В окрему категорію прийнято виділяти інструменти для верстатів з ЧПУ і для автоматизованого обладнання. У неї входять ріжучі, швидкозмінні, бесподналадочние інструменти і пристосування для контролю роботи і настройки ріжучих інструментів.
