Разборка Huawei P30 Pro

Компания Huawei расширяет границы телефонной фотографии, и мы решили заглянуть в P30 Pro. Под «взглядом» мы, конечно же, подразумеваем полностью разорвать его. P-Series, похоже, отдает предпочтение новомодной плоской камере, дополненной некоторыми функциями, управляемыми ИИ. Давайте рассмотрим это с помощью разборки. Ну а расскажет нам об этом сотрудник сервисного центра https://huawei-service.com.ua/services/huawei-p30-pro/, в котором непосредственно занимаются ремонтом смартфонов данного бренда в Киеве.

Шаг 1

Давайте взглянем на Huawei P30 Pro в перспективе, взглянув на спецификации:

  • 6,47-дюймовый OLED-дисплей с разрешением FHD + (2340 × 1080).
  • 8-ядерный процессор Huawei Kirin 980 с двумя процессорами нейронной сети и графическим процессором Mali-G76 MP10.
  • 6 ГБ ОЗУ и 128 ГБ встроенной памяти (с возможностью настройки до 8 ГБ ОЗУ и до 512 ГБ).
  • «Счетверенная» основная камера Leica с широкоугольным объективом 40 МП (/ 1,6 с OIS) + сверхширокоугольным объективом 20 МП (ƒ / 2,2) + телефото 8 МП (/ 3,4 с OIS) + времяпролетный модуль Huawei - плюс, селфи-камера 32 МП (/ 2,0).
  • Новая технология динамиков, называемая Acoustic Display Technology, плюс датчик отпечатков пальцев на дисплее.
  • Порт USB-C для зарядки (но без разъема для наушников).
  • Степень защиты от воды и пыли IP68.

Шаг 2

Мы вытаскиваем прошлогодний P20 Pro и помещаем его рядом с последним вундеркиндом камеры Huawei для быстрого сравнения:

  1. P30 Pro (слева / внизу) на 3 мм выше, на 0,61 мм толще и немного меньше (0,5 мм), чем его предшественник.
  2. Несмотря на то, что кнопка Home и решетка динамика скрываются за экраном, P30 Pro стал выше.
  3. Кнопки включения и регулировки громкости по-прежнему там, где были в прошлом году.
  4. Вдоль нижнего края телефона мы видим порт USB-C, в то время как четыре отверстия для микрофона, отражающие отверстия динамика, были сокращены до одного, чтобы освободить место для слота для SIM-карты.

Шаг 3

Когда мы начинаем разборку, мы замечаем очень плотный зазор между рамкой и задним стеклом, едва заметный невооруженным глазом. Производственные допуски, похоже, продолжают уменьшаться, что затрудняет открытие многих из этих запорных устройств. Это цена IP68?

С небольшим нагревом, iSclack и открывающейся кромкой мы пробираемся сквозь клей на задней крышке. Конечно, задняя крышка сделана из стекла, чтобы увеличить степень взлома устройства и сделать возможной беспроводную зарядку.

Шаг 4

Далее идет катушка беспроводной зарядки, прикрепленная к крышке материнской платы, на которой также есть несколько антенн и странный оранжевый гибкий кабель для соединения двух контактов. Эта зарядная катушка не только заряжает телефон, но и работает в обратном направлении, заряжая вашу мышь, электрическую бритву или зубную щетку - без шуток. Похоже, обратная зарядка становится стандартным оборудованием флагманских телефонов.

Шаг 5

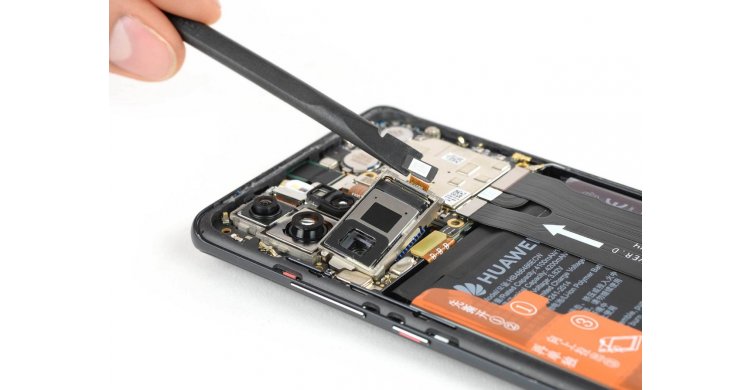

Теперь, когда телефон полностью открыт, мы направляемся прямо к камерам. Во-первых, это новый модуль камеры в стиле перископа, который, как говорят, делает возможным 50-кратное увеличение. Вместо того, чтобы прибегать к массивному выступу камеры, этот модуль поворачивается на 90 от апертуры, при этом он лежит в телефоне с призмой, преломляющей свет на датчик. Но подождите - похоже, этот модуль не используется между увеличением 1х - 5 x, вступает в игру только после увеличения 5x.

Всего у P30 Pro пять камер. Начиная вверху слева: сверхширокоугольный объектив на 20 МП, широкоугольный на 40 МП с камерой Time-of-Flight рядом с ним, телеобъектив на 8 МП (до 50-кратного увеличения) и, конечно же, вверху справа, - это фронтальная камера с впечатляющими 32 МП.

Интересно, что сенсор камеры 40 МП переключился с байеровского фильтра RGGB (красный / зеленый / зеленый / синий) на шаблон RYYB (красный / желтый / желтый / синий). Говорят, что этот узор увеличивает светочувствительность и может помочь с контрастом, так как они отказались от монохромного датчика из прошлогоднего P20 Pro.

Шаг 6

Завершив обзор камеры, давайте увеличим масштаб и улучшим эту материнскую плату. Этот компактный элемент схемы состоит из нескольких стеков. Помимо (скорее всего) многослойных печатных плат, эта материнская плата на самом деле представляет собой 2 печатные платы, уложенные друг на друга.

Шаг 7

Для дальнейшего понимания мы снимаем щиты и ищем фишки:

  • SK hynix H9HKNNNFBMAU LPDDR4X - с расположенным снизу слоем Huawei Kirin 980.
  • Micron JZ064 MTFC128GAOANAM-WT 128 ГБ флэш-памяти.
  • HiSilicon HI6405.
  • Радиочастотный трансивер HiSilicon HI6363 GFCV100.
  • Интерфейсный модуль Skyworks 78191-11 для WCDMA / LTE.
  • Внешний модуль Qorvo 77031.

Шаг 8

Помните, что на передней панели телефона отсутствует решетка динамика? Это благодаря динамику Huawei «Acoustic Display Technology», который работает как динамик с вибрацией (он же структурный драйвер). Он работает почти как «нормальный» динамик, но вместо того, чтобы вибрировать мембрану для создания звуковых волн, вибрирует твердую поверхность (стеклянный экран), превращая экран в динамик.

Движущая часть этого модуля состоит из катушки с магнитом посередине. Он связан с вибрирующей частью экрана, которая приклеена к задней части дисплея. Не путайте его с обычным вибромотором для оповещений, который установлен на металлической раме рядом с ним.

Шаг 9

По пути к датчику отпечатков пальцев вылавливаем порт USB-C, прикрепленный к длинному соединительному кабелю. Если вы выберете беспроводную зарядку, этот порт должен быть значительно снижен, но когда он выходит из строя, он выходит отдельно от дочерних плат и устройства чтения SIM-карты.

Шаг 10

Наконец-то мы подошли к датчику отпечатков пальцев, установленному довольно близко к нижнему краю телефона. Какая максимальная длина большого пальца здесь для удобной разблокировки? Этот датчик отпечатков пальцев представляет собой тот же оптический сканер Goodix GM185, что и в OnePlus 6T, Xiaomi Mi 9 и Vivo Nex S. Вы говорите, оптический датчик? Технически говоря, всего в этом телефоне шесть камер.

Шаг 11

Батарея поставляется с удобными язычками, которые ранее были в Mate 20 Pro. В то время как язычки с маркировкой «1» и «2» в некоторой степени бесполезны (не путайте их с липкими язычками), номер 3 помогает нам вытащить элемент питания из корпуса. Эта батарея обеспечивает типичную емкость 16,04 Втч (4200 мАч при 3,82 В), что соответствует уровню Mate 20 Pro, опережая Galaxy S10 + (15,79 Втч), не говоря уже об iPhone XS Max (12,08 Втч) .

Шаг 12

Переходя к экрану, мы обнаруживаем, что вторая половина модуля стеклянного динамика прилипла к задней части дисплея, когда мы пробиваемся сквозь клей. Как и в случае с задней крышкой, зазора между рамкой и дисплеем практически нет, да и слегка изогнутые края дисплей тоже не дает. Мы почти уверены, что этот дисплей готов к эксплуатации после того, как он выдержал нагрев, резку и любопытство.

Шаг 13

Закончив с P30 Pro, мы сосредоточены на важных вещах:

  1. Плотно приклеенное-закрытое устройство с малейшей щелью для входа.
  2. Внутренняя часть наполнена изящными оптическими технологиями, такими как камера перископа и датчик отпечатков пальцев на дисплее.
  3. Аккумулятор большого размера с язычками для борьбы с клеем.
  4. И высокий экран с приклеенным к его спине разговорный динамиком.

Выводы:

  • Все, что нам нужно для заворачивания винтов, - это всего лишь одна отвертка Phillips.
  • Большинство компонентов имеют модульную конструкцию и могут заменяться независимо, за исключением одной половины динамика.
  • Возможна замена батарейки, если хочешь побороться с клеем.
  • Сильно склеенное стекло спереди и сзади означает больший риск поломки и затрудняет начало ремонта.
  • Ремонт экрана требует частой разборки при борьбе с жестким клеем (задняя панель, аккумулятор и экран).
