Основные понятия о регуляторах давления газа

0
2174

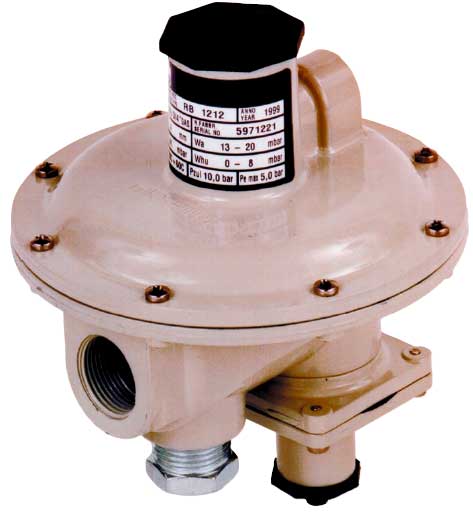

регулятор давления газаУправлять гидравлическим режимом работы любой системы именно газораспределения помогает регулятор давления газа РДУК. Он в свою очередь делает поддержку на постоянное давление в точке отбора импульса, при этом не берется во внимание  интенсивность потребление газа. Когда происходит регулирования давления, то помалу снижается начальный, то есть более высшее давления на более низкое. Это достигается автоматической сменой степени открытия органа регулятора дросселирования, вследствие чего изменяется гидравлическое сопротивление потока газа, который является проходящим.

Для регуляторов давления газа характерны следующие параметры:

  • Статическая ошибка, то есть присутствует отклонения давления, которое автоматически регулируется от заданного режима, также иногда называют неравномерное регулирования;
  • Присутствует динамическая ошибка, то есть происходит максимальное отклонение давления от одного режима к другому;
  • Не менее важен и ход клапана, что являет собой расстояние, на которое происходит перемещения клапан от седла;
  • Диапазон настройки являет собой разницу между верхними и нижними аспектами давления;
  • Также важен и верхний предел настройки - то есть представляет собой максимальный выход давление, на который  настраивают регулятор;
  • Зона регулирования - это разница между давлением, что регулируется при 10% и 90% от расхода;
  • Зона нечувствительности представляет собой разницу регулируемого давления, которое нужна для того, чтобы изменить направления движения конкретного органа многое другое.

Какие принципы выбора регулятора давления газа?

Регуляторы давления такого вещества, как газ подбираются с тем, что обязательно происходит учитывания таких факторов:

  • Тип объекта, что регулируется;
  • Максимальный и минимальный необходимый расход газа;
  • Тоже самое касается и входного и выходного давление;
  • Предусматривается и точность регулирования (то есть максимально допустимое отклонение давления, что регулируется);
  • Есть необходимость для проведения полной герметичности, когда происходит закрытия регулятора;
  • Акустичные требования, что выдвигаются к работе регуляторов с учетом большого входного давления и большие затраты газа.

Как правильно выбрать регулятор давления?

Основным требованием, которое нужно учитывать, когда вы выбираете регулятор давления - обеспечение устойчивости именно его работы на всех работающих режимах. Понятно, что это намного проще добиться тем, что правильно выбирают регулятор для того или другого объекта. Что же касается тупикового газопровода, тогда следует взять во внимание статические регуляторы, которые относятся к прямого действия. В том случае, когда присутствуют большие расходы газа - тогда непрямого действия. Но поскольку этим сетям присвоенные большие расчетные расходы, то лучше их применять астатические регуляторы с пилотом, потому что эти регуляторы позволяют вам более точно поддерживать давление после себя.
