Пневмораспределители В64-ХХ А-03 (05)

2014
13
Берез
Юльчик
viewsПереглядів: 498         commentsКоментарів: 0

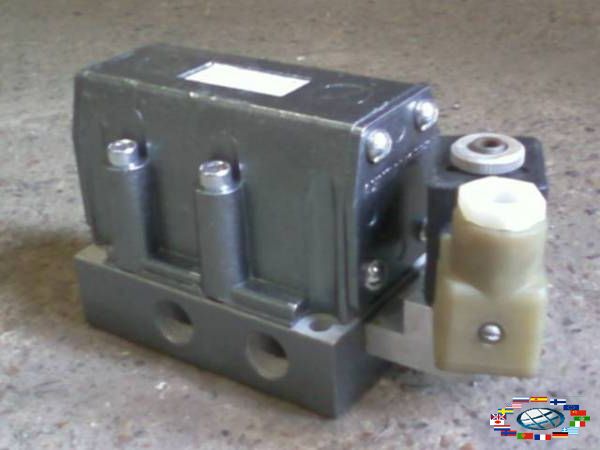

Пневморозподільник V64_25A_03

Пневмораспределитель В64-ХХ А-03 (05) також як і пневмораспределители типу В64-25А-03 відносяться до групи четирьохлінійних двохпозиційних пневмораспределителей, однак вони мають електропневматичне (з ручним дублюванням) двостороннє і одностороннє управління і за способом управління поділяються на пневмораспределители:

  • з двостороннім управлінням;
  • з одностороннім управлінням і пружинним поверненням у вихідне положення;
  • з одностороннім керуванням і пневматичним поверненням.

Пневмораспределитель типу В64-.. А- 03 (05) мають конструкцію розподільного пристрою - плоский притертою золотник.

За способом приєднання пневмораспределителя типу В64 -.. можуть бути:

  • зі стикових приєднанням (нижнє з плитою);
  • з різьбовим (з плитою та бічним розташуванням отворів - труби в сторони). Приєднувальна різьба: G3/8-A ( К3 / 8 "); G1/2-A (К1 / 2 ") і G3/4-A ( К3 / 4 ").

Пневмораспределитель c двостороннім і одностороннім управлінням з пневматичним поверненням у вихідне положення монтуються з дотриманням горизонтального положення їх поздовжніх осей щоб уникнути самовільного переміщення поршня з золотником при рівності тисків в керуючих порожнинах. Пневмораспределители з пружинним поверненням монтуються в будь-якому звичайному просторовому положенні. Вібростійкість і віброміцність відповідають пневмораспределители з таким маркуванням зняті з виробництва. Додатково до пневмораспределителя типу В64 - .. А - 03 (05) може бути замовлений ремкомплект, що складається з ущільнень, кілець і пружини.

Видео: "Пневмораспределители"

)

Джерело: http://sd-tehno.ru/pnevmoraspredeliteli_V64_25A_03
