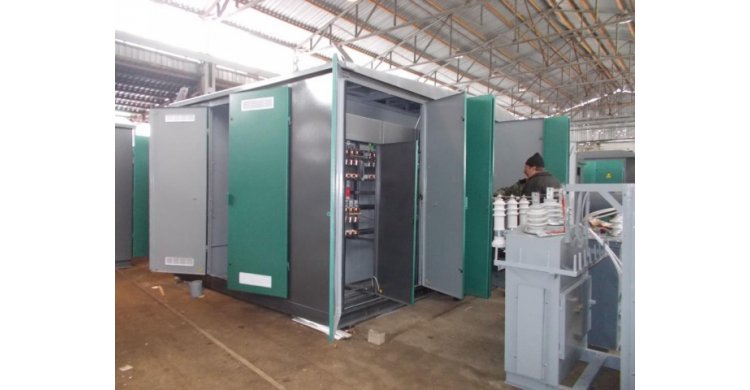

Комплектна трансформаторна підстанція: що це таке?
Комплектні трансформаторні підстанції (КТП) використовуються для зниження напруги при передачі струму з високовольтної лінії в побутові мережі (споживачам). Такі підстанції дають можливість приймати електроенергію трифазного струму змінної частоти в 50 Гц і величиною напруги в 6 або 10 кВ для подальшого його перетворення в електричну енергію напругою, еквівалентним 0, 4 кВ (380 В). У невеликих за розмірами населених пунктах або на промислових підприємствах, в областях з помірним кліматом в діапазоні температур від - 45 + 40 0 С, для живлення електроенергією об'єктів розміщуються КТП різного рівня потужності.
Далі, ми розглянемо конструкцію та основні різновиди комплектних трансформаторних підстанцій. Ну а розповість нам про це співробітник ООО «Компанія Платінум»: https://ptukr.com/ktp, в якої ви безпосередньо можете придбати дане обладнання.
Конструкція
КТП складається з:
- розподільного пристрою з боку нижчої напруги (РПНН);
- силового трансформатору;
- пристрою вводу зі сторони високої напруги (ПВН).
Ще в пристрій КТП входять повітряні або кабельні високовольтні лінії введення, а також кабельні або повітряно-кабельні лінії виведення. На лініях, що відходять неодмінно кріпляться автоматичні вимикачі або рубильники із запобіжниками. Актуальною частиною є високовольтний роз'єднувач, як правило РЛНД, але він необхідний тільки в разі приєднання КТП до повітряної високовольтної лінії.
Однією з ланок обладнання КТП є пристрої для захисту підстанції від перевантажень в мережі та коротких замикань. Для того, щоб перепад напруги не вивів КТП з ладу, в її комплект включені так звані розрядники або обмежувачі перенапруги. Також в КТП можлива установка автоматичного блоку освітлення, обладнаного фотоелементами для координування потужності зовнішнього освітлення. Система вентиляції у шафи КТП зсередини носить природний характер. Останнім часом поширення таких підстанцій помітно збільшилася і все завдяки тому, що вони стали використовуватися для роботи зі спеціальними навантаженнями.
Різновиди
КТП бувають наступних видів:
- Тупикові та прохідні (кіоскові) КТП потужністю від 25 до 1000 кВа. Вони використовуються для електропостачання с/г споживачів, невеликих промислових об'єктів в районах з помірним кліматом (від - 45 до + 40 o С) та окремих населених пунктах.
- Однотрансформаторні щоглові підстанції КТПМ або однотрансформаторні підстанції стовбового типу (КТПС), що встановлюються на вулиці, потужність яких становить від 25 до 250 кВа. КТПМ розміщують в областях з помірним кліматом для обслуговування компактних промислових або приватних об'єктів. КТПМ приєднується до повітряної силової лінії за допомогою роз'єднувача. Шафа РПНН й інші пристрої КТПМ обов'язково розміщуються відповідно до визначеної стандартної схеми. Роз'єднувач, розрядники й запобіжники — обов'язкові складові КТПМ.
- КТП для термообробки ґрунту або бетону. КТПТО або КТПОБ прискорює процес його твердіння, а наявність автоматичного регулювання температури скорочує витрату енергії.
- Промислові КТП потужністю від 630 до 2500 кВа, з масляними (ТМЗ) або сухими трансформаторами.
