Заміна динаміка Samsung Galaxy S22

Якщо вам знадобилася заміна динаміка Samsung Galaxy S22 , тоді дотримуйтеся цього посібника.

Крок 1 Нагрійте нижній край

• Нагрійте iOpener і прикладіть його до нижнього краю задньої кришки на дві хвилини. Також можна використовувати фен, нагрівач або гарячу плиту, але будьте обережні, щоб не перегріти телефон — дисплей і внутрішній акумулятор чутливі до теплових пошкоджень.

Крок 2 Інформація про клей

Поки ви чекаєте, поки клей розм’якне, зверніть увагу на наступне:

• По всьому периметру рами є клей, що кріпить задню кришку.
• Клей найміцніший у нижньому правому та верхньому лівому кутах.

Крок 3 Вставте початкову кирку

• Прикладіть ручку-присосок до задньої кришки якомога ближче до нижнього краю.
• Потягніть ручку всмоктування з сильною, постійною силою, щоб утворити щілину між кришкою та рамою.
• Якщо у вас виникли проблеми з утворенням щілини, нагрійте більше, щоб ще більше розм’якшити клей. Дотримуйтесь інструкцій iOpener, щоб уникнути перегріву.
• Вставте кирку в щілину.

Крок 4 Надріжте нижній клей

• Посуньте кирку вперед і назад уздовж нижнього краю, щоб прорізати клей.
• Залиште щипчик вставленим у нижній лівий кут, щоб запобігти повторному заклеюванню клею.

Крок 5 Нагрійте лівий край

• Прикладіть нагрітий iOpener до лівого краю задньої кришки на дві хвилини.

Крок 6 Відріжте лівий клей

• Вставте другу кирку в нижній лівий кут.
• Посуньте кирку до нижньої частини панелі камери, щоб зрізати лівий клей.
• Вставляйте головку лише на 5 мм, оскільки ви можете пошкодити гнучкий кабель антени або кабель кнопки живлення.
• Щоб запобігти повторному ущільненню клею, залиште його.

Крок 7 Нагрійте правий край

• Нагрійте iOpener і прикладіть його до правого краю задньої кришки на дві хвилини.

Крок 8 Наріжте правильний клей

• Вставте третю кирку в нижній правий кут.
• Якщо клей повторно заклеївся, вставте щипчик ближче до нижнього краю.
• Посуньте кирку у верхній правий кут, щоб розрізати клей.
• Залиште відрізок у верхньому правому куті, щоб запобігти повторному запечатуванню клею.

Крок 9 Нагрійте верхній край

• Нагрійте iOpener і прикладіть його до верхнього краю задньої кришки на дві хвилини.

Крок 10 Зріжте залишки клею

• Вставте кирку в щілину у верхньому правому краї.
• Проведіть киркою по верхньому краю та навколо верхнього лівого кута, щоб зрізати залишки клею.
• Вставляйте медіатор лише на 4 мм, оскільки ви можете пошкодити задні камери або спалах.

Крок 11  Зніміть задню кришку

Візьміть і зніміть задню кришку. Якщо ваша обкладинка все ще прилипає до рами, посуньте кирку для відкриття по периметру, доки кришка повністю не відділиться.

Під час повторного складання:

• Це хороший момент, щоб увімкнути телефон і перевірити всі його функції, перш ніж закривати його.
• Обов’язково повністю вимкніть живлення телефону, перш ніж продовжувати роботу.
• Видаліть шматочки клею за допомогою пінцета або пальців. Нагрійте, якщо вам важко відокремити клей.
• Щоб нанести новий клей, дотримуйтеся цього посібника.

Крок 12 Від'єднайте котушку бездротового заряджання

• Використовуйте загострений кінець лопатки, щоб від’єднати котушку бездротового заряджання від материнської плати.
• Щоб знову приєднати прес-з’єднувачі, обережно вирівняйте та натисніть з одного боку, доки він не стане на місце із клацанням, потім повторіть з іншого боку. Не натискайте на середину. Якщо роз’єм неправильно вирівняний, контакти можуть зігнутися та спричинити непоправне пошкодження.

Крок 13 Визначте свої гвинти

Якщо ви використовуєте набір для самостійного ремонту Samsung, знайдіть свої гвинти та позначте їх відповідним чином:

• Позначте пакет із найбільшою кількістю гвинтів і кольоровий пакет #3428.
• Якщо ви замінюєте екран і акумулятор, позначте прозорий пакет двома гвинтами #3229.

Крок 14 Від’єднайте котушку бездротової зарядки

• За допомогою хрестової викрутки відкрутіть шість гвинтів довжиною 3,5 мм, які кріплять котушку бездротового заряджання.
• Якщо ви збираєте пристрій за допомогою комплекту для самостійного ремонту Samsung, обов’язково замініть гвинти на нові, позначені #3428.

Крок 15 Від’єднайте гучномовець

• За допомогою хрестової викрутки відкрутіть сім гвинтів 3,5 мм, які кріплять гучномовець.
• Якщо ви збираєте пристрій за допомогою комплекту для самостійного ремонту Samsung, обов’язково замініть гвинти на нові, позначені #3428.

Крок 16 Від’єднайте гучномовець

• Вставте загострений кінець лопатки між лівим верхнім кутом гучномовця та рамкою.
• Підніміть, щоб від’єднати гучномовець від рами.
• Під час повторного складання натисніть на гучномовець по всьому периметру, щоб зафіксувати затискачі.

Крок 17 Зніміть зарядну котушку та гучномовець

• Візьміть котушку бездротового заряджання та гучномовець із рами.
• Не від'єднуйте зарядну котушку від гучномовця.

Крок 18 Від'єднайте батарею

• Використовуйте загострений кінець лопатки, щоб підняти та від’єднати прес-роз’єм акумулятора.

Крок 19 Від'єднайте з'єднувальні кабелі

• Використовуйте загострений кінець лопатки, щоб підняти та від’єднати обидва з’єднувальні кабелі від материнської плати.

Крок 20

• Використовуйте загострений кінець вашого spudger, щоб підняти та від’єднати обидва з’єднувальні кабелі від зарядної плати.

Крок 21 Зніміть сполучні кабелі

• Візьміть і вийміть два з’єднувальні кабелі з рами.
• Під час повторного складання орієнтуйте кабелі так, щоб «основні» кінці були спрямовані до верхньої частини телефону, а «допоміжні» кінці — донизу.

Крок 22 Відкрутіть кришку материнської плати

• Викрутіть хрестоподібною викруткою чотири гвинти довжиною 3,5 мм, які кріплять кришку материнської плати.
• Якщо ви збираєте пристрій за допомогою комплекту для самостійного ремонту Samsung, обов’язково замініть гвинти на нові, позначені #3428.

Крок 23 Від’єднайте кришку материнської плати

• Вставте загострений кінець лопатки між нижньою частиною кришки материнської плати та материнською платою.
• Підніміть кришку, щоб від’єднати її від рами.

Крок 24 Зніміть кришку материнської плати

• Візьміть і зніміть кришку материнської плати.

Крок 25 Від'єднайте ліву антену 5G mmWave

• Використовуйте загострений кінець лопатки, щоб підняти та від’єднати прес-роз’єм лівої антени 5G mmWave.

Крок 26 Від’єднайте фронтальну камеру

• Використовуйте загострений кінець лопатки, щоб підняти та від’єднати прес-роз’єм передньої камери.

Крок 27 Відключіть екран

• Використовуйте загострений кінець лопатки, щоб підняти та від’єднати пресовий з’єднувач екрана.

Крок 28 Від'єднайте праву антену 5G mmWave

• Використовуйте загострений кінець spudger, щоб підняти та від’єднати правий прес-роз’єм антени 5G mmWave.

Крок 29 Відключіть кнопки живлення та гучності

• Використовуйте загострений кінець лопатки, щоб підняти та від’єднати натискний роз’єм кнопки живлення та гучності.
• Під час повторного складання переконайтеся, що цей кабель знаходиться під кабелем акумулятора.

Крок 30 Від’єднайте материнську плату

• Викрутіть хрестоподібну викрутку, щоб відкрутити гвинт довжиною 3,5 мм, що кріпить материнську плату.
• Якщо ви збираєтеся за допомогою комплекту для самостійного ремонту Samsung, обов’язково замініть гвинт на новий з позначкою #3428.

Крок 31 Підніміть материнську плату

• Вставте загострений кінець spudger між правою нижньою частиною материнської плати та рамою.
• Підніміть материнську плату, доки не зможете схопити її пальцями.

Крок 32 Зніміть материнську плату

• Візьміть материнську плату за правий край і вийміть її з рами.
• Будьте обережні, щоб не зачепити материнську плату за незакріплені кабелі.
• Під час повторного складання переконайтеся, що кабелі знаходяться над материнською платою, коли її повторно вставляєте.

Крок 33 Від’єднайте динамік динаміка

• За допомогою хрестової викрутки відкрутіть два гвинти довжиною 2,9 мм, що кріплять динамік динаміка.
• Якщо ви збираєте пристрій за допомогою комплекту для самостійного ремонту Samsung, обов’язково замініть гвинти на нові, позначені #3229.

Крок 34 Від’єднайте динамік динаміка

• Вставте загострений кінець лопатки під лівий край динаміка динаміка.
• Підніміть, щоб від’єднати динамік динаміка від рамки.

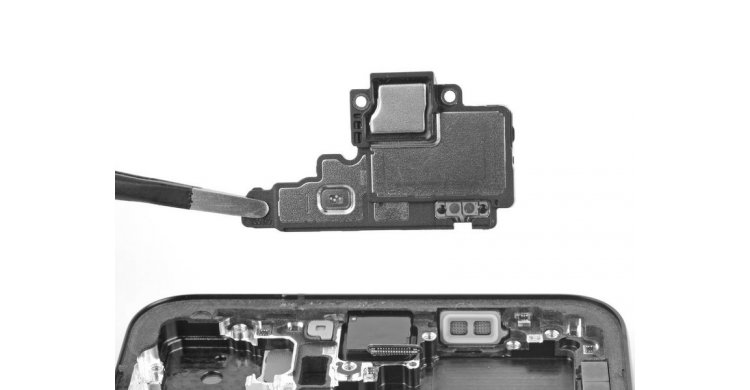

Крок 35 Зніміть динамік динаміка

• Візьміть і зніміть динамік динаміка.

Висновок

Порівняйте нову деталь для заміни з оригінальною деталлю — обов’язково перемістіть решту компонентів і видаліть клейку основу з нової деталі перед встановленням. Щоб повторно зібрати пристрій, дотримуйтесь інструкцій у зворотному порядку та виконайте протилежні дії.
