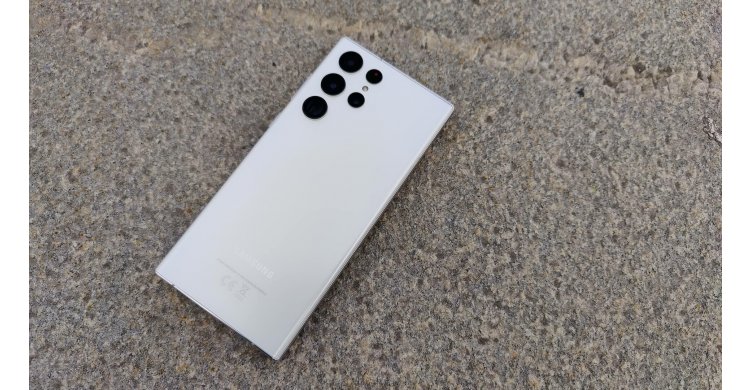

Заміна порту USB-C і зарядної плати Samsung Galaxy S22 Ultra

Дотримуйтесь цього посібника, щоб замінити порт USB-C і зарядну плату на вашому Samsung Galaxy S22 Ultra. Перш ніж почати, ознайомтеся з документом Samsung Self-Repair, щоб отримати інформацію про безпеку. Перш ніж розбирати пристрій, повністю розрядіть акумулятор. Це зменшує ризик небезпечної термічної події, якщо батарею випадково пошкодять під час ремонту. Якщо акумулятор роздувся, вживіть відповідних заходів. Примітка. Збереження водостійкості після ремонту залежатиме від того, наскільки добре ви повторно нанесете клей, але ваш пристрій втратить рейтинг IP (захист від проникнення).

Лоток для SIM-карти

Нагрійте правий край

• Нагрійте iOpener і прикладіть його до правого краю задньої кришки на дві хвилини.

 Також можна використовувати фен, нагрівач або гарячу плиту, але будьте обережні, щоб не перегріти телефон — дисплей і внутрішній акумулятор чутливі до теплових пошкоджень.

  Інформація про клей

Поки ви чекаєте, поки клей розм’якне, зверніть увагу на наступне:

• По всьому периметру рами є клей, що кріпить задню кришку.

•  Клей найміцніший у нижньому правому та верхньому лівому кутах.

Вставте початкову кирку

• Прикладіть ручку-присосок до задньої кришки якомога ближче до центру правого краю.
• Потягніть ручку всмоктування з сильною, постійною силою, щоб утворити щілину між кришкою та рамою.
• Якщо у вас виникли проблеми з утворенням щілини, нагрійте більше, щоб ще більше розм’якшити клей.
• Дотримуйтесь інструкцій iOpener, щоб уникнути перегріву. вставте кирку в щілину.

  Наріжте правильний клей

• Посуньте кирку вперед-назад уздовж правого краю, щоб прорізати клей.
• Щоб запобігти повторному заклеюванню клею, залиште його вставленим біля нижньої частини правого краю.

Нагрійте нижній край

• Прикладіть нагрітий iOpener до нижнього краю задньої кришки на дві хвилини.

Відокремте кутовий клей

• Вставте другу кирку в нижній правий кут.

• Поверніть кирку вгору, щоб відповідати вигнутому краю, і поверніть її навколо нижнього правого кута.

• Будьте обережні, розрізаючи кути, оскільки скло тут дуже крихке. Працюйте повільно, щоб скло не тріснуло.


 Надріжте нижній клей

• Посуньте кирку в нижній лівий кут, щоб розрізати клей.
• Залиште відрізок у нижньому лівому куті, щоб запобігти повторному запечатуванню клею.

Нагрійте лівий край

• Прикладіть нагрітий iOpener до лівого краю задньої кришки на дві хвилини.

 Відокремте кутовий клей

• Вставте третю кирку в нижній лівий кут.
• Поверніть кирку під кутом до вигнутого краю та поверніть її навколо нижнього лівого кута.

•  Будьте обережні, розрізаючи кути, оскільки скло тут дуже крихке. Працюйте повільно, щоб скло не тріснуло.

 Відріжте лівий клей

• Посуньте кирку вздовж лівого краю, щоб розрізати клей, зупиніться, коли досягнете кнопки живлення.

•  Вставляйте головку лише на 5 мм, оскільки ви можете пошкодити гнучкий кабель антени або кабель кнопки живлення.
• Залиште відрізок у лівому краї, щоб запобігти повторному запечатуванню клею.

Нагрійте верхній край

• Нагрійте iOpener і прикладіть його до верхнього краю задньої кришки на дві хвилини.

 Відокремте кутовий клей

Надріжте верхній клей

• Посуньте кирку у верхній лівий кут, щоб розрізати клей.
• Вставляйте медіатор лише на 4 мм, оскільки ви можете пошкодити камери чи датчики.
• Щоб запобігти повторному ущільненню клею, залиште його.

 Відокремте кутовий клей

• Вставляйте медіатор лише на 4 мм, оскільки ви можете пошкодити камери.
• Вставте кирку в щілину у верхньому лівому краї.
• Поверніть кирку вгору, щоб відповідати вигнутому краю, і поверніть її навколо верхнього лівого кута.

Зріжте залишки клею

• Вставляйте медіатор лише на 4 мм, оскільки ви можете пошкодити камери.

• Посуньте кирку до нижньої камери, щоб прорізати залишки клею, зупинившись перед тим, як дістатися до кнопки живлення.

Зніміть задню кришку

• Візьміть і зніміть задню кришку.
• Якщо ваша обкладинка все ще прилипає до рами, посуньте кирку для відкриття по периметру, доки кришка повністю не відділиться.


Під час повторного складання:

• Це хороший момент, щоб увімкнути телефон і перевірити всі його функції, перш ніж закривати його. Обов’язково повністю вимкніть живлення телефону, перш ніж продовжувати роботу.
• Видаліть шматочки клею за допомогою пінцета або пальців. Нагрійте, якщо вам важко відокремити клей.
• Якщо ви користуєтеся спеціальними клеями Samsung, дотримуйтеся цього посібника.
• Якщо ви використовуєте двосторонній скотч, дотримуйтеся цього посібника.

Наріжте клей

• Котушка бездротового заряджання злегка прикріплена до акумулятора.

• Будьте обережні, щоб не натягнути та не порвати з’єднувальний кабель дисплея під правою стороною зарядної котушки.
• Вставте отвір між правим краєм котушки бездротового заряджання та акумулятором.
• Посуньте кирку вздовж правого краю, щоб відокремити клей.

 Від'єднайте антену NFC і зарядну котушку

• Використовуйте загострений кінець лопатки, щоб від’єднати прес-роз’єм антени NFC від материнської плати.
• Повторіть для прес-конектора котушки бездротової зарядки.
• Щоб знову приєднати прес-з’єднувачі, обережно вирівняйте та натисніть з одного боку, доки він не стане на місце із клацанням, потім повторіть з іншого боку. Не натискайте на середину. Якщо роз’єм неправильно вирівняний, контакти можуть зігнутися та спричинити непоправне пошкодження.

Визначте свої гвинти

Якщо ви використовуєте набір для самостійного ремонту Samsung, знайдіть свої гвинти та позначте їх відповідним чином:

• Позначте пакет із найбільшою кількістю гвинтів і кольоровий пакет №3428.
• Якщо ви замінюєте екран і акумулятор, позначте прозорий пакет двома гвинтами №3439.

 Від’єднайте антену NFC і зарядну котушку

• За допомогою хрестової викрутки відкрутіть п’ять гвинтів довжиною 3,5 мм, які кріплять антену NFC і зарядну котушку.

• Якщо ви збираєте пристрій за допомогою комплекту для самостійного ремонту Samsung, обов’язково замініть гвинти на нові, позначені #3428.

 Unfasten the loudspeaker

• За допомогою хрестової викрутки відкрутіть шість гвинтів 3,5 мм, що кріплять гучномовець.
• Якщо ви збираєте пристрій за допомогою комплекту для самостійного ремонту Samsung, обов’язково замініть гвинти на нові, позначені #3428.

Від’єднайте гучномовець

• Вставте загострений кінець лопатки між правим верхнім кутом гучномовця та рамкою.
• Підніміть, щоб від’єднати гучномовець від рами. Не торкайтеся батареї.
• Використовуйте виступи в рамі для важелів.

• Під час повторного складання натисніть на гучномовець по всьому периметру, щоб закріпити його на рамі.

Зніміть зарядну котушку та гучномовець

• Візьміть NFC, котушку бездротової зарядки та гучномовець із рами.

• Бездротова зарядна котушка утримує ці частини разом.

Від'єднайте батарею

• Використовуйте загострений кінець лопатки, щоб підняти та від’єднати прес-роз’єм акумулятора.

Від'єднайте з'єднувальні кабелі

• Використовуйте загострений кінець лопатки, щоб підняти та від’єднати прес-роз’єм основного з’єднувального кабелю від материнської плати.

• Повторіть для вторинного з’єднувального кабелю.

Крок 27

• Використовуйте загострений кінець лопатки, щоб підняти та від’єднати прес-роз’єм основного з’єднувального кабелю від зарядної плати.

• Повторіть для вторинного з’єднувального кабелю.

Зніміть сполучні кабелі

• Візьміть з’єднувальні кабелі з рами та вийміть їх.

  Від’єднайте зарядну плату

Підніміть зарядну плату

• Вставте загострений кінець spudger під зарядну плату навпроти порту USB-C.
• Витягніть плату заряджання з виїмки, доки не зможете схопити її пальцями.

  Зніміть плату зарядки

• Візьміть плату заряджання за кути та витягніть її з заглиблення в рамі.
• Зніміть плату зарядки.
• Під час повторного складання знову вставте зарядну плату під кутом донизу, щоб направити порт USB-C у виїмку.
