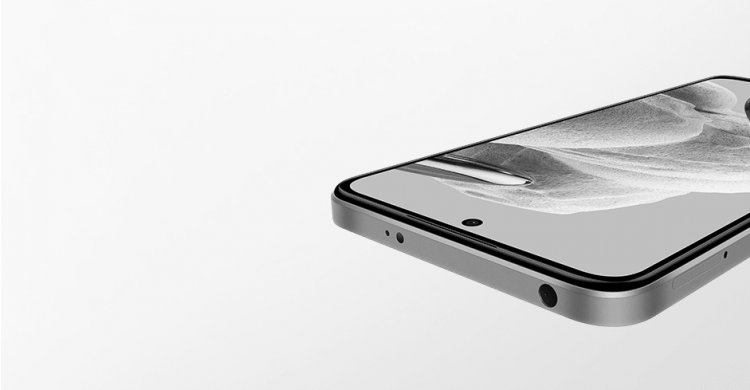

Замена экрана Xiaomi 12

64
439
экран Xiaomi 12

Если вам нужна замена стекла Xiaomi 12, тогда используйте это руководство. Для завершения ремонта вам понадобится запасной клей для заднего стекла и экрана. Сохранение водонепроницаемости после ремонта будет зависеть от того, насколько хорошо вы повторно нанесете клей, но ваше устройство потеряет свой рейтинг IP (защита от проникновения).

Шаг 1 Ослабьте клей заднего стекла

Xiaomi 12 Screen Replacement, Loosen the rear glass adhesive: шаг 1, изображение 1 из 1

  • Прежде чем приступать к ремонту, дайте аккумулятору телефона полностью разрядиться. Заряженный аккумулятор может загореться, если его повредить во время ремонта.
  • Отсоедините все кабели и полностью выключите телефон.
  • Подготовьте iOpener и приложите его к заднему стеклу на две минуты, чтобы ослабить клей под ним.
  • Также можно использовать фен, тепловую пушку или электроплитку, но будьте осторожны, чтобы не перегреть телефон: дисплей и внутренняя батарея подвержены тепловому повреждению.

 Шаг 2. Вставьте открывающую медиатору

Xiaomi 12 Screen Replacement, Insert an opening pick: шаг 2, изображение 2 из 3

Клей, крепящий заднее стекло, прочный, и для создания зазора требуется значительная сила. Если у вас возникли проблемы, примените больше тепла и повторите попытку. Если заднее стекло сильно треснуло, накройте его слоем прозрачной упаковочной ленты, чтобы присоска приклеилась. Альтернативно, вместо ручки-присоски можно использовать очень прочную ленту. Если ничего не помогает, можно приклеить ручку-присоску к разбитому заднему стеклу.

  • Приложите присоску к центру нижнего края заднего стекла, как можно ближе к краю.
  • С сильным и устойчивым усилием потяните ручку присоски вверх, чтобы образовался зазор между задним стеклом и рамой.
  •  Вставьте отмычку в место, где расположен порт зарядки.

Шаг 3. Отрежьте клейкую полоску нижнего края

Xiaomi 12 Screen Replacement, Slice the bottom edge adhesive: шаг 3, изображение 1 из 2

  • Во время следующих шагов не вставляйте отмычку более чем на 4 мм, чтобы не повредить внутренние компоненты.
  • Сдвиньте медиатор в правый нижний угол заднего стекла, чтобы разрезать клей.
  •  Оставьте отмычку на месте, чтобы предотвратить повторное приклеивание клея.

 Шаг 4. Вставьте второй открывающий медиатор

Xiaomi 12 Screen Replacement, Insert a second opening pick: шаг 4, изображение 1 из 2

  • Вставьте вторую отмычку в правый нижний угол и сдвиньте ее к левому нижнему углу заднего стекла, чтобы разрезать клей.
  • Оставьте отмычку на месте, чтобы предотвратить повторное приклеивание клея.

Шаг 5. Разрежьте клейкий слой левого края

Xiaomi 12 Screen Replacement, Slice the left edge adhesive: шаг 5, изображение 1 из 3

  • Если клей становится трудно разрезать, нанесите iOpener на 1–2 минуты или повторно нагрейте его феном или тепловым пистолетом.
  • Вставьте третью отмычку под левый нижний угол заднего стекла.
  • Сдвиньте медиатор вдоль левого края заднего стекла, чтобы разрезать клей.
  • Оставьте отмычку в верхнем левом углу, чтобы клей не заклеился.

Шаг 6. Срежьте верхний край клея

Xiaomi 12 Screen Replacement, Slice the top edge adhesive: шаг 6, изображение 1 из 2

  • Вставьте четвертую отмычку под левый верхний угол заднего стекла.
  • Сдвиньте медиатор вдоль верхнего края телефона, чтобы разрезать клей.
  • Оставьте отмычку в правом верхнем углу, чтобы клей не приклеился.

Шаг 7. Отрежьте правый край клея

Xiaomi 12 Screen Replacement, Slice the right edge adhesive: шаг 7, изображение 1 из 2

  • Вставьте пятую отмычку под правый верхний угол заднего стекла и сдвиньте ее в правый нижний угол, чтобы срезать остатки клея.

Шаг 8. Снимите заднее стекло

Xiaomi 12 Screen Replacement, Remove the rear glass: шаг 8, изображение 1 из 2

Снимите заднее стекло. Если заднее стекло все еще приклеилось к раме, продвиньте фиксатор по всему периметру до полного отделения заднего стекла. При сборке:

  • Это хороший момент, чтобы включить телефон и проверить все функции, прежде чем закрывать его. Обязательно полностью выключите телефон, прежде чем продолжить работу.
  • При сборке закрепите заднее стекло предварительно нарезанным клеем или двусторонней лентой, предварительно очистив соответствующие участки изопропиловым спиртом высокой концентрации (>90 %) и безворсовой тканью.
  • После установки заднего стекла приложите к телефону сильное и равномерное давление в течение нескольких минут, чтобы клей сформировал хорошее сцепление — подойдет стопка тяжелых книг.

Шаг 9. Ослабьте узел зарядной катушки.

Xiaomi 12 Screen Replacement, Loosen the charging coil assembly: шаг 9, изображение 1 из 3

  • Зарядная катушка прикреплена к динамику мягкой клейкой лентой.
  • Вставьте медиатор под правый нижний угол зарядной катушки.
  •  Сдвиньте медиатор в сторону порта зарядки, чтобы отделить клей.
  • Вставьте медиатор под левый нижний угол зарядной катушки и отделите клей.
  • Соединительный кабель проходит под левым нижним углом зарядной катушки. Не рвите, не разрезайте и не сгибайте ее при отделении клейкой ленты.

Шаг 10. Снимите наклейку с индикатором

Xiaomi 12 Screen Replacement, Remove the indicator sticker: шаг 10, изображение 1 из 2

  • Оранжевая наклейка с индикатором повреждения водой закрывает винт на верхнем крае крышки материнской платы. Проткните его отверткой или снимите его пинцетом.

Шаг 11. Отстегиваем крышку разъема вспышки



Xiaomi 12 Screen Replacement, Unfasten the flash connector cover: шаг 11, изображение 1 из 1

  • С помощью крестовой отвертки открутите четыре винта длиной 5,4 мм, крепящие крышку разъема вспышки.

Шаг 12. Снимите крышку разъема вспышки

Xiaomi 12 Screen Replacement, Remove the flash connector cover: шаг 12, изображение 1 из 2

  • С помощью пинцета или пальцев снимите крышку разъема вспышки.

Шаг 13. Отключаем вспышку

Xiaomi 12 Screen Replacement, Disconnect the flash: шаг 13, изображение 1 из 2

  • Плоским концом лопатки подденьте и отсоедините пресс-разъем вспышки.

Шаг 14. Откручиваем винты крышки материнской платы

Xiaomi 12 Screen Replacement, Unfasten the motherboard cover screws: шаг 14, изображение 1 из 1

С помощью крестовой отвертки открутите семь винтов, крепящих крышку материнской платы:

  • Пять черных винтов длиной 5,4 мм.
  • Два серебряных винта длиной 4,4 мм.

Шаг 15. Поднимите крышку материнской платы

Xiaomi 12 Screen Replacement, Pry up the motherboard cover: шаг 15, изображение 1 из 3

  • Крышка материнской платы дополнительно удерживается на месте пластиковыми зажимами.
  • Вставьте медиатор под правый нижний угол крышки материнской платы и поднимите ее.
  • Сдвиньте захват вдоль правого края крышки материнской платы.
  • Поверните медиатор, чтобы освободить оставшиеся зажимы.

Шаг 16. Снимите крышку материнской платы

Xiaomi 12 Screen Replacement, Remove the motherboard cover: шаг 16, изображение 1 из 2

  • Снимите крышку материнской платы.
  • Зарядная катушка прикреплена к крышке материнской платы и одновременно поднимется.

Шаг 17. Отсоедините кабели аккумулятора

Xiaomi 12 Screen Replacement, Disconnect the battery cables: шаг 17, изображение 1 из 3

  • Плоским концом лопатки отсоедините оба кабеля аккумулятора, вынув разъемы из гнезд.

Шаг 18. Снимите наклейку с индикатором

Xiaomi 12 Screen Replacement, Remove the indicator sticker: шаг 18, изображение 1 из 2

  • Оранжевая наклейка с индикатором повреждения водой закрывает винт на верхнем крае крышки материнской платы. Проткните его отверткой или снимите его пинцетом.

Шаг 19. Отстегните динамик



Xiaomi 12 Screen Replacement, Unfasten the loudspeaker: шаг 19, изображение 1 из 1

  • С помощью крестовой отвертки открутите семь винтов длиной 3,4 мм, крепящих динамик.

Шаг 20. Поднимите громкоговоритель

Xiaomi 12 Screen Replacement, Pry up the loudspeaker: шаг 20, изображение 1 из 2

  • Вставьте плоский конец лопатки под верхний край громкоговорителя.
  • Поднимите вверх, чтобы освободить зажимы, крепящие его к раме.

Шаг 21. Снимите громкоговоритель

Xiaomi 12 Screen Replacement, Remove the loudspeaker: шаг 21, изображение 1 из 2

  • Снимите громкоговоритель.

Шаг 22. Отключите дисплей

Xiaomi 12 Screen Replacement, Disconnect the display: шаг 22, изображение 1 из 2

  • Плоским концом лопатки отсоедините кабель дисплея, вынув разъем прямо из гнезда.
  • Чтобы снова прикрепить подобные пресс-соединители, тщательно выровняйте и нажмите на одну сторону до щелчка, затем повторите то же самое с другой стороны. Не нажимайте посередине. Если разъем не выровнен, контакты могут погнуться и привести к необратимому повреждению.

Шаг 23. Ослабьте клей дисплея



Xiaomi 12 Screen Replacement, Loosen the display adhesive: шаг 23, изображение 1 из 1

  • Подготовьте iOpener и приложите его к экрану на 5 минут, чтобы ослабить клей под ним.
  • Также можно использовать фен, тепловую пушку или электроплитку, но будьте осторожны, чтобы не перегреть телефон: дисплей и внутренняя батарея подвержены тепловому повреждению.

Шаг 24. Вставка открывающего медиатора

Xiaomi 12 Screen Replacement, Insert an opening pick: шаг 24, изображение 1 из 3

  • Клей, которым крепится экран, чрезвычайно прочный, и для создания зазора требуется значительная сила. Если у вас возникли проблемы, примените больше тепла и повторите попытку.
  • Как и в случае с задним стеклом, если ваш экран сильно треснут, накройте его слоем прозрачной упаковочной ленты, чтобы присоска приклеилась. Альтернативно, вместо ручки-присоски можно использовать очень прочную ленту. Если ничего не помогает, можно приклеить ручку-присоску к разбитому экрану.
  • Примените присоску к центру верхнего края экрана, как можно ближе к краю.
  • С сильным и устойчивым усилием потяните вверх ручку присоски, чтобы образовался зазор между экраном и рамой.
  • Вставьте медиатор между экраном и рамкой, рядом с вырезом динамика наушника.

Шаг 25. Отрежьте верхний край клея

Xiaomi 12 Screen Replacement, Slice the top edge adhesive: шаг 25, изображение 1 из 2

  • Во время следующих шагов не вставляйте отмычку более чем на 4 мм, чтобы не повредить внутренние компоненты.
  • Сдвиньте кирку в левый верхний угол экрана, чтобы разрезать клей.
  • Оставьте отмычку на месте, чтобы предотвратить повторное прилипание клея.

Шаг 26

Xiaomi 12 Screen Replacement: шаг 26, изображение 1 из 2

  • Вставьте вторую кирку в верхний левый угол и сдвиньте ее в правый верхний угол экрана, чтобы разрезать клей.
  • Оставьте отмычку на месте, чтобы предотвратить повторное приклеивание клея.

Шаг 27. Отрежьте клейкий край правого края

Xiaomi 12 Screen Replacement, Slice the right edge adhesive: шаг 27, изображение 2 из 3

  • Если клей становится трудно разрезать, нанесите iOpener на 1–2 минуты или повторно нагрейте его феном или тепловым пистолетом.
  • Вставьте третью кирку под правый верхний угол экрана.
  • Сдвиньте кирку вдоль правого края экрана, чтобы разрезать клей.
  • Оставьте отмычку в правом нижнем углу, чтобы предотвратить повторное приклеивание клея.

Шаг 28. Отрежьте клейкую полоску нижнего края

Xiaomi 12 Screen Replacement, Slice the bottom edge adhesive: шаг 28, изображение 1 из 2

  • Вставьте четвертую кирку под правый нижний угол экрана.
  • Сдвиньте медиатор вдоль нижнего края телефона, чтобы разрезать клей.
  • Оставьте отмычку в левом нижнем углу, чтобы клей не заклеился.

Шаг 29. Разрежьте клейкий слой левого края

Xiaomi 12 Screen Replacement, Slice the left edge adhesive: шаг 29, изображение 1 из 2

  • Вставьте пятую отмычку под левый нижний угол экрана и проведите ею вдоль левого края телефона, чтобы срезать остатки клея.
  • Пока не пытайтесь снять дисплей полностью, так как кабель дисплея все еще продет через среднюю рамку.

Шаг 30. Ослабьте остатки клея

Xiaomi 12 Screen Replacement, Loosen remaining adhesive: шаг 30, изображение 1 из 1

  • По углам экрана имеются толстые участки клея, которые необходимо дополнительно размягчить, прежде чем снимать экран.
  • Подготовьте iOpener и приложите его к экрану на 2 минуты, чтобы ослабить клей.
  • Также можно использовать фен, тепловую пушку или электроплитку, но будьте осторожны, чтобы не перегреть телефон: дисплей и внутренняя батарея подвержены тепловому повреждению.
  • Снимите экран с рамы, пока он не отделится от более толстых клейких участков. Не пытайтесь полностью отделить экран до того, как на следующем этапе будет освобожден кабель дисплея.
  • Если экран все еще приклеен к раме, сдвиньте отмычку по всему периметру, пока экран полностью не отделится.

Шаг 31. Освободите кабель дисплея

Xiaomi 12 Screen Replacement, Free the display cable: шаг 31, изображение 1 из 3

  • Переверните телефон экраном вниз.
  • Поднимите нижний край телефона и осторожно пропустите кабель дисплея через щель в рамке.

Шаг 32. Удалить экран



Xiaomi 12 Screen Replacement, Remove the screen: шаг 32, изображение 1 из 1

Снимите экран. Во время обратной сборки:

  • Если на вашем экране не было предустановленного клея, закрепите его с помощью специально вырезанного клея или двусторонней клейкой ленты.
  • После установки дисплея приложите сильное и постоянное давление к периметру сменного экрана в течение нескольких минут, чтобы клей сформировал хорошее сцепление — подойдет стопка тяжелых книг.

  Заключение

Сравните новую заменяемую деталь с оригинальной — возможно, вам придется перенести оставшиеся компоненты или удалить клейкую подложку с новой детали перед ее установкой. Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
