Что такое патч-панель?

34
714

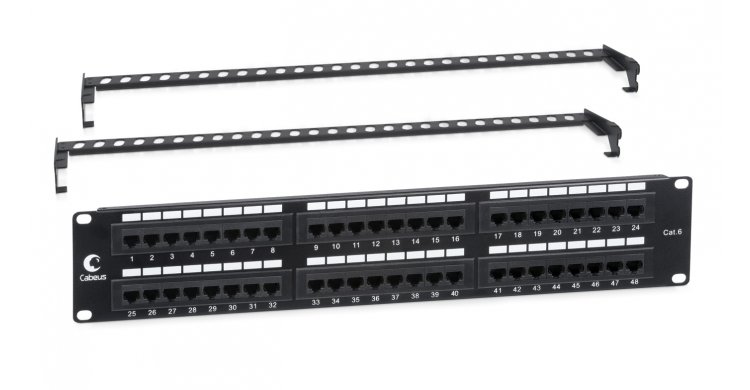

патч панель

Патч-панель в локальной сети представляет собой смонтированный аппаратный узел, содержащий порты, которые используются для подключения и управления входящими и исходящими кабелями локальной сети. Патч-панель обеспечивает организацию большого количества кабелей, обеспечивая гибкое подключение к сетевому оборудованию, расположенному в центре обработки данных или в коммутационном шкафу.

Наиболее распространенный тип патч-панели используется в локальной сети организации. Панели можно монтировать в стандартных 19-дюймовых или 23-дюймовых стойках. Кстати, если вам нужна патч панель 19 дюймов на 48 портов, то купить ее можно в интернет-магазине  sunvel.ru. Аппаратный узел патч-панели содержит пустые порты с одной стороны и точку подключения с другой. Кабели, проходящие по всему зданию или университетскому городку, можно заделывать, маркировать, а затем подключать к сетевому или аудиовизуальному (AV) оборудованию.

Патч-панели также называются коммутационными отсеками, патч-полями или гнездовыми полями. Помимо использования в корпоративных локальных сетях, патч-панели также широко используются в устаревших областях передачи голоса, радио и телевидения.

Как работают патч-панели?

Порты патч-панели сконфигурированы для подключения медных, оптоволоконных или коаксиальных кабелей с витой парой в центре обработки данных или коммутационном шкафу. В корпоративной сети патч-панель служит своего рода статическим коммутатором, использующим кабели для соединения сетевых компьютеров в локальной сети и с внешними линиями, включая Интернет или другие глобальные сети. Для соединений Ethernet по витой паре в коммутационных панелях используются межсоединения RJ-45.

В помещениях, где требуется кабельное или спутниковое телевидение с централизованным управлением, коаксиальные коммутационные панели используются для централизованного питания телевизоров в больших частях здания. Для устаревшей голосовой связи, такой как аналоговые факсимильные аппараты, обычно используются двух- или четырехпроводные коммутационные панели с межсоединениями RJ-11.

Патч-панель использует патч-корд, своего рода соединительный кабель, для создания каждого соединения между терминированной патч-панелью и сетевым устройством, таким как Ethernet-коммутатор, маршрутизатор или брандмауэр. Патч-панель упрощает перестановку цепей и устройств путем перемещения патч-кабелей между сетевыми устройствами. Предприятия и другие организации часто размещают коммутационные панели в коммутационных шкафах, которые представляют собой небольшие помещения, в которых выполняются сетевые и другие электрические соединения.

Патч-панели обычно монтируются в сетевые стойки над или под сетевыми коммутаторами. Обычно они занимают пространство в стойке от 1U до 2U; 1U соответствует 1,75 дюймам вертикального пространства в стойке. Патч-корды соединяют порты патч-панели с портами сетевого коммутатора, телефонной АТС или цифровых AV-микшеров, что создает постоянные портовые соединения с коммутатором, которые не будут прерываться во время перемещений, добавлений и изменений (MAC).
