Электрическая панель управления

Промышленное оборудование и машины требуют определенных функций и упорядоченного управления для достижения различных технологических целей. Электрические панели управления выполняют эти функции в производственном оборудовании. Понимание того, что они собой представляют, подчеркивает их критическую важность для промышленности. Давайте разберемся. Ну а расскажет нам об этом сотрудник компании производственно-сервисной компании «Фростленд»: https://www.frostland.com.ua/categories/schity-upravleniya-elektronnye-bloki, в которой вы непосредственно можете купить электронные блоки управления.

Панели электрического управления: все, что вам нужно знать

Проще говоря, электрическая панель управления представляет собой комбинацию электрических устройств, которые используют электроэнергию для управления различными механическими функциями промышленного оборудования или механизмов. Электрическая панель управления включает две основные категории: структура панели и электрические компоненты.

Структура электрических панелей управления

Электрическая панель управления представляет собой комбинацию корпуса и задней панели, похожую на блок выключателя в доме или офисе.

Корпус представляет собой металлический ящик разного размера, который обычно изготавливается из алюминия или нержавеющей стали. Количество дверей (обычно одна или две), необходимых в шкафу, определяет его размер в большинстве промышленных приложений. Корпус будет иметь рейтинг безопасности UL (обычно 508A), рейтинг IP или классификацию NEMA. Эти списки помогают пользователям определять такие свойства, как: внутреннее и наружное использование, водонепроницаемость, защита от пыли и твердых загрязнений, взрывобезопасный рейтинг.
Эти различные классификации должны быть напечатаны на металлической пластине и прикреплены к корпусу для облегчения идентификации и справки.

Задняя панель представляет собой металлический лист, установленный внутри корпуса, который обеспечивает структурную поддержку для монтажа на DIN-рейку и кабельных каналов. Металлические DIN-рейки имеют стандартные размеры и обеспечивают монтажную конструкцию для электрических устройств. Кабельные каналы обеспечивают прокладку и организацию проводов, а также помогают контролировать электрические помехи между устройствами внутри коробки.

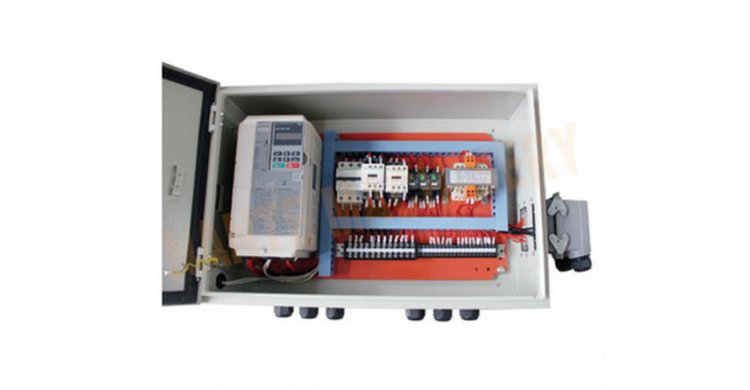

Электрическая панель управления

Внутри корпуса электрической панели существует восемь типов электрических компонентов, которые определяют и организуют несколько различных функций, выполняемых панелью. Эти компоненты включают:

  1. Главный автоматический выключатель. Это похоже на отключение главной электрической панели, ведущей в дом или офис. Главные автоматические выключатели работают в диапазоне от 120 В до 480 В в большинстве промышленных приложений.
  2. Ограничители перенапряжения. Этот компонент предотвращает удары молнии или скачки напряжения в электросети.
  3. Трансформаторы. В зависимости от входящего напряжения трансформаторы могут понижать напряжение до 120 В для различных компонентов или понижать напряжение до 24 В в случаях, когда входящая мощность составляет 120 В.
  4. Клеммные колодки. Эти блоки помогают организовать и распределить массив проводов, идущих от разных источников, к различным электрическим устройствам.
  5. Программируемый логический контроллер (ПЛК). По сути, это центральный процессор, расположенный внутри панели управления. Этот блок является мозгом панели управления, обеспечивая мониторинг и управление различными механическими процессами. Он будет включать различные входы и выходы для механизированных функций производственного оборудования.
  6. Реле и контакторы. Эти двухпозиционные переключатели управляют механизированными функциями на основе команд от ПЛК. Реле меньшего размера управляет такими функциями, как освещение и вентиляторы. Реле большего размера, управляет более сложными функциями, такими как двигатели.
  7. Сетевые коммутаторы. Коммуникационный концентратор панели управления, сетевые переключатели облегчают обмен данными между ПЛК и различными сетевыми устройствами на производственной линии.
  8. Человеко-машинный интерфейс (HMI). Эти компоненты позволяют оператору контролировать определенные функции оборудования. Общие HMI включают видеомониторы, джойстики, кнопки, переключатели и клавиатуры.
