Как работает пластинчатый теплообменник?

45
3850
пластинчатый теплообменник

Теплообменник — это часть оборудования, которая передает тепло от одной среды к другой. Закон физики всегда позволяет движущей энергии в системе течь до равновесия. Тепло рассеивается при разнице температур.

Есть два основных типа теплообмена:

  1. Прямой теплообмен, при котором обе среды находятся в прямом контакте друг с другом. Например, градирня, в которой вода охлаждается за счет прямого контакта с воздухом.
  2. Косвенный теплообмен, что проходит через разделенные среды.

Что такое пластинчатый теплообменник?

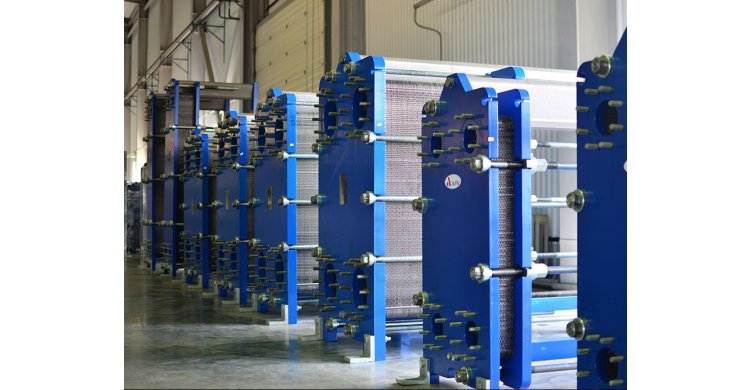

Конструктивно пластинчатые теплообменники состоят из нескольких пластин теплопередачи. Он удерживается фиксированной пластиной и незакрепленной прижимной пластиной, образуя единое целое. Каждая пластина теплопередачи имеет прокладку, образующую две отдельные системы каналов.

Расположение прокладок позволяет протекать в отдельных каналах. Это дает первичной и вторичной среде противотока. Среды не смешиваются из-за конструкции прокладки. Гофрированные пластины создают турбулентность в жидкостях, протекающих через агрегат. Эта турбулентность дает эффективный коэффициент теплопередачи.

Сегодня в продаже есть пластинчатые теплообменники для всех отраслей и областей применения (отопления, охлаждения, рекуперации тепла, конденсации и испарения).

Как работает разборный пластинчатый теплообменник?

Разборные пластинчатые теплообменники оптимизируют теплообмен. Гофрированные пластины обеспечивают легкий перенос тепла от одного газа или жидкости к другому.

Пластины для разборного пластинчатого теплообменника имеют эластомерные прокладки. Они закрывают каналы и направляют среду в альтернативные каналы. Пакет пластин находится между пластиной рамы и прижимной пластиной. Затем он сжимается болтами между пластинами. Верхняя несущая планка поддерживает канал и прижимную пластину. Затем они фиксируют в этом положении с помощью нижней направляющей планки на опорной стойки. Эту конструкцию легко чистить и модифицировать (удаляя или добавляя пластины).

Преимущества пластинчатого теплообменника:

  • Точность теплопередачи. Он имеет улучшенный температурный подход, а также ему характерны истинный противоточный поток, уменьшение удерживаемого объема на 80-90 %.
  • Низкая стоимость. Ему характерны низкие капитальные вложения, затраты на установку, ограниченные расходы на обслуживание и эксплуатацию.
  • Высочайшая надежность. Ему характерны меньшее загрязнение, напряжение, износ и коррозия.
  • Эффективность. Ему характерны наименьшее потребление энергии для максимального эффекта процесса, а также меньшая очистка.
  • Простота увеличения емкости. Ему характерны регулируемые пластины на существующих рамах.
