Какие бывают датчики контроля пламени

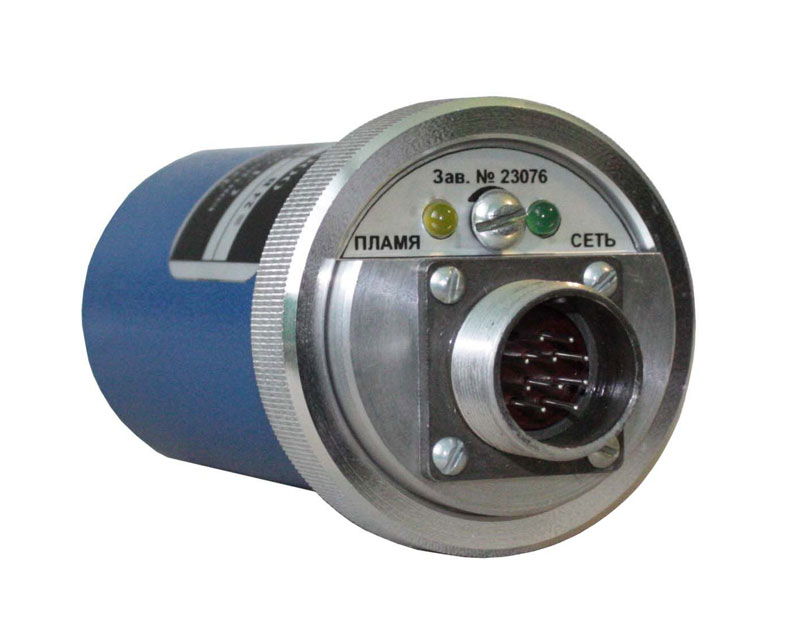

Согласно нормативам в отрасли газоиспользующего (точнее, газосжигающего) оборудования, обязательным элементом конструкции и управления процессом сжигания газа, является датчик, осуществляющий контроль пламени. По своей непосредственной функции, датчик контроля пламени, который зачастую является составным элементом блока розжига и управления горением, является защитным устройством, без которой невозможна (да и недопустима) безопасная эксплуатация оборудования. Датчиков контроля производится множество, но всех их можно условно разделить на следующие группы по принципу контроля наличия пламени (факела):

• Световые (волновые) датчики (инфракрасные, ультрафиолетовые). Датчики, которые реагируют на изменение интенсивности излучения (потока света) той или иной длины волны. Различаются, соответственно, по длине воспринимаемой волны (от инфракрасного до ультрафиолетового диапазонов). Состоят из таких основных частей, как светоприемник и преобразователь. Чувствительный элемент датчика реагирует на инфракрасную или ультрафиолетовую составляющую пламени и на основе этого происходит преобразование в токовый сигнал;

• Ионизационные датчики. Датчики, которые регистрируют и анализируют такую характеристику, как электропроводимость пламени, точнее, постоянную токового сигнала, которая прямо зависит от наличия или отсутствия пламени. Величина тока, которую регистрирует датчик сравнивается с постоянным (эталонным, требуемым) значением, с учетом возможных отклонений и на основе этого производится корректировка подачи топлива;
• Фотодатчики. Датчик, используемый для контроля наличия факела пламени. Наиболее "капризная" группа датчиков, поскольку требует установки таким образом, чтобы исключить любые помех на пути световых лучей, и, к тому же, реагирующие на любой источник света (не обязательно пламя). Для правильной работы требует установки дополнительных корректирующих датчиков.
