Как использовать цифровой мультиметр?
Цифровой мультиметр (DMM) — это универсальный и необходимый инструмент для измерения электрических величин, таких как напряжение, ток, сопротивление, емкость, частота, температура и т. д. Он также может проверять целостность и работу диодов цепей и компонентов. Цифровой мультиметр может отображать измеренные значения на цифровом экране, что упрощает их считывание и запись. В этой статье мы объясним, что собой представляют цифровые мультиметры, как он работает, какие у него функции и как его безопасно и эффективно использовать.
Что такое цифровой мультиметр?
Цифровой мультиметр определяется как устройство, которое может измерять две или более электрические величины с помощью одного прибора. Он также может выполнять различные тесты и функции, используя цифровые и логические технологии. Цифровой мультиметр может заменить несколько однозадачных измерителей, таких как вольтметр, амперметр, омметр, измеритель емкости, частотомер и термометр.

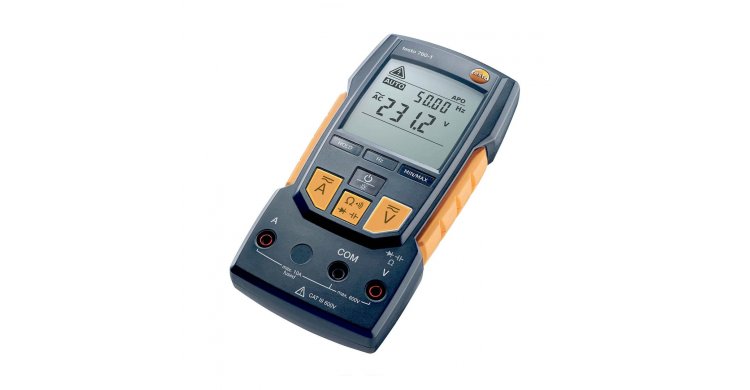

Цифровой мультиметр состоит из четырех основных частей:
- экрана (дисплея);
- ручки выбора;
- входных гнезд;
- измерительных проводов.
На экране дисплея отображаются измеренные значения в цифрах и символах. Некоторые цифровые мультиметры имеют ЖК-экран с подсветкой для лучшей видимости в темноте. На экране дисплея также отображаются единицы измерения, полярность напряжения или тока, диапазон измерения, режим работы, а также любые сообщения об ошибках или предупреждения.
Ручка выбора позволяет пользователю выбрать желаемую величину для измерения или тестирования. Он также позволяет пользователю переключаться между ручным и автоматическим режимами диапазона. Режим ручного выбора диапазона требует, чтобы пользователь выбрал соответствующий диапазон для измерения, тогда как режим автоматического выбора диапазона автоматически регулирует диапазон в соответствии с входным сигналом.
Входные разъемы предназначены для подключения измерительных проводов. Измерительные выводы представляют собой гибкие изолированные провода с наконечниками щупов, которые подключают цифровой мультиметр к проверяемой цепи или компоненту. Красный щуп обычно подключается к положительной клемме источника или нагрузки, а черный щуп обычно подключается к отрицательной или общей клемме. Входные разъемы маркированы в соответствии с их функциями и номиналами. Например, разъем мАВ используется для измерения напряжения (В), тока (мА) и сопротивления (Ом), а разъем 10 А используется для измерения сильного тока (А). Разъем COM — это общий или заземляющий разъем, который используется для всех измерений.
Измерительные провода имеют цветовую маркировку в зависимости от их полярности: красный – положительный, черный – отрицательный. У них есть разные типы наконечников датчиков для разных применений. Например, зажимы типа «крокодил» используются для надежного крепления к проводам или клеммам, а игольчатые щупы используются для прокалывания изоляции или доступа к труднодоступным местам.
